Пожарный водопровод: почему технология Грув-лок экономит миллионы, а сварка — это вчерашний день

Почему сварка — не лучший друг пожарного водопровода

Представьте: вы строите новый складской комплекс или реконструируете торговый центр. Нужно смонтировать внутренний противопожарный водопровод (ВПВ). Подрядчик предлагает сварку или фланцы. Трубы варят неделями, грязь, искры, нужно останавливать работу. А через два года арендатор съезжает, меняется планировка, и трубы оказываются не там, где нужно. Резать, варить заново? Снова деньги, время, грязь.

А что, если можно собрать пожарный водопровод как конструктор? Быстро, чисто, без сварки. А когда нужно — так же быстро разобрать и перенаправить трубы в другое место.

Технология Грув-лок (Grooved Lock) делает это реальностью. Это бессварное соединение стальных труб с помощью специальных муфт и замков. В мире эту технологию применяют уже больше 100 лет. В России она активно набирает популярность последние 15 лет.

В этой статье разберём, как работает Грув-лок, почему он выгоднее сварки и фланцев, где его применять и на чём можно сэкономить миллионы.

При подготовке этой статьи мы использовали материалы, доступные по ссылке.

Что такое технология Грув-лок и как она работает

Принцип соединения

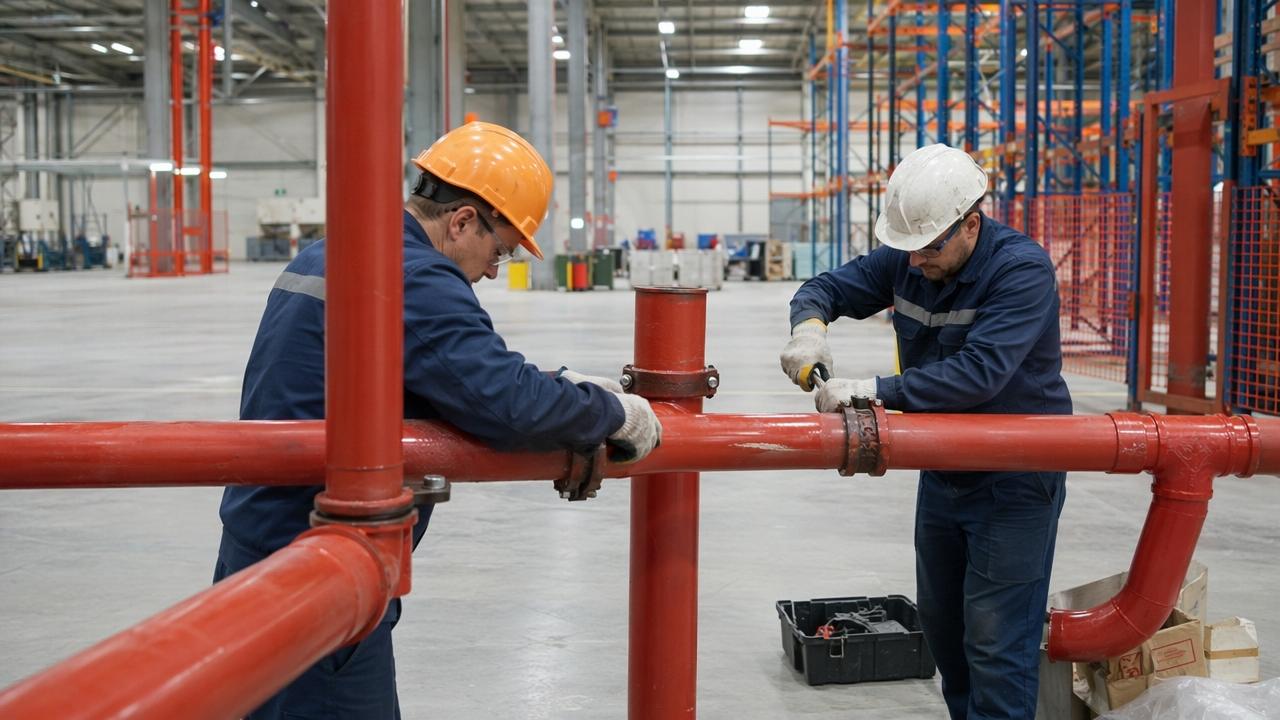

Технология Грув-лок — это способ соединения стальных труб без сварки и резьбы. Всё, что нужно, — сделать на концах труб специальные канавки и соединить их разъёмными муфтами.

Процесс выглядит так. Сначала на конце трубы с помощью специального станка (грувера) накатывается или нарезается канавка. Это занимает 30–60 секунд. Затем на один из концов трубы надевается резиновый уплотнитель (гаскет). Трубы стыкуются. Сверху на место стыка устанавливается разъёмная муфта из двух половинок, которая затягивается болтами. Муфта фиксируется в канавках обеих труб, создавая герметичное и прочное соединение.

Вся операция на один стык занимает у обученного монтажника 1–2 минуты. Никакой сварки, никаких искр, никакой грязи.

Из каких элементов состоит система

Система Грув-лок включает несколько типов компонентов.

Трубы — обычно стальные, оцинкованные или с защитным покрытием. Диаметр — от 25 до 1200 мм и более.

Муфты — соединительные элементы, которые фиксируются в канавках труб. Бывают стандартные (для прямых стыков), переходные (для разных диаметров), угловые (для поворотов), тройники и крестовины (для ответвлений).

Фитинги для подключения оборудования — задвижки, пожарные краны, спринклеры, манометры. Всё это также подключается через муфты Грув-лок.

Резиновые уплотнители (гаскеты) — обеспечивают герметичность. Рассчитаны на десятки лет службы.

Что нужно для монтажа

Для работы по технологии Грув-лок нужен минимальный набор оборудования.

Грувер — станок для накатки канавок. Бывает ручным (для труб малого диаметра) и стационарным (для больших объёмов). Хорошая монтажная организация имеет свои груверы на все диаметры.

Инструмент для затяжки болтов — обычный гаечный ключ или торцевой ключ с динамометром.

Измерительные инструменты — для контроля глубины канавки и зазоров.

Главное отличие от сварки: не нужны сварочный аппарат, электроды, маска, вентиляция, средства пожаротушения. И не нужен аттестованный сварщик — работу выполняет монтажник с обучением продолжительностью 1–2 дня.

Сравнение: Грув-лок vs сварка vs фланцы

Чтобы понять преимущества Грув-лок, сравним его с традиционными способами соединения труб: сваркой и фланцами.

Скорость монтажа

Сварка требует подготовки торцов, прихватки, проварки шва (часто в два прохода), зачистки. На один стык уходит 5–15 минут в зависимости от диаметра и квалификации сварщика. Фланцы: нужно выставить фланцы, установить прокладку, затянуть 4–12 болтов. Тоже небыстро.

Грув-лок: накатка канавки (30–60 секунд), установка уплотнителя и муфты, затяжка болтов (ещё минута). Итого 1–2 минуты на стык. Скорость монтажа выше в 3–5 раз. На крупных объектах с тысячами стыков это месяцы разницы в сроках сдачи.

Требования к квалификации персонала

Сварщик должен быть аттестован, иметь допуски к определённым видам работ. Хороших сварщиков мало, они дороги. Если сварщик заболел — монтаж встаёт.

Для Грув-лок не нужна специальная аттестация. Обучение монтажника занимает 1–2 дня. Работу могут выполнять несколько бригад одновременно. Заменить выбывшего сотрудника легко.

Ремонтопригодность

Сварное соединение — неразъёмное. Чтобы заменить повреждённый участок трубы, нужно резать, вырезать секцию, приваривать новую. Это снова сварка, снова время, снова грязь.

Грув-лок — разъёмное соединение. Открутил болты, разобрал муфту, снял повреждённую трубу, поставил новую, затянул болты. Всё. Минуты вместо часов. Особенно ценно при авариях.

Гибкость при перепланировке

Складской комплекс или производственный цел через пару лет может изменить конфигурацию. Новые стеллажи, новые проходы, новое оборудование. Сварной трубопровод переделать дорого. Часто проще бросить старые трубы и сделать новые.

Грув-лок позволяет разобрать систему, перенаправить трубы в другие места, достроить недостающие секции. Трубы и муфты используются заново, не утилизируются.

Условия монтажа

Сварка даёт искры, дым, окалину. Во взрывоопасных зонах (нефтебазы, химические производства) сварка запрещена. В действующих цехах и складах сварку нужно согласовывать, часто останавливать работу.

Грув-лок не даёт искр, не дымит, не гремит. Монтировать можно без остановки производства, во взрывоопасных зонах, в любых помещениях.

Чистота на объекте

Сварка — это окалина, брызги расплавленного металла, чёрный налёт на трубах. После сварки нужно зачищать швы, красить. В складах с пищевой продукцией, фармацевтике, чистых производствах сварка — головная боль.

Грув-лок — чистая труба, чистый инструмент, никакой грязи. Система готова к эксплуатации сразу после затяжки болтов. Никакой дополнительной обработки не требуется.

Преимущества технологии Грув-лок для бизнеса

Теперь перейдём от технических сравнений к прямым выгодам для владельца бизнеса.

Экономия на монтаже

Монтаж Грув-лок в 3–5 раз быстрее сварки. Быстрее — значит дешевле. Экономия на трудозатратах достигает 50–70%. Кроме того, работа монтажника стоит дешевле, чем работа аттестованного сварщика. На крупных объектах экономия может составлять миллионы рублей.

Экономия на материалах

Муфты и фитинги Грув-лок дороже, чем материалы для сварного шва. Но эта разница перекрывается скоростью монтажа и возможностью повторного использования труб и муфт при перепланировке. На крупных объектах (от 500 метров трубопровода) Грув-лок становится выгоднее сварки по полной стоимости.

Меньше простоев производства

При монтаже в действующем цехе или складе сварка — это дым, искры, необходимость останавливать работу. Простой может стоить миллионы в день. Грув-лок — холодный монтаж без искр и запаха. Можно работать без остановки бизнеса. Экономия от отсутствия простоев часто перекрывает всю стоимость монтажа.

Надёжность и долговечность

Резиновые уплотнители в муфтах рассчитаны на 25–30 лет службы. Они не трескаются, не дубеют. Муфты компенсируют небольшие смещения и вибрации труб, чего не делает сварной шов. При тепловом расширении сварная труба может лопнуть — муфтовая просто «играет». Система выдерживает высокое давление (до 25–40 атмосфер в зависимости от диаметра).

Простота обслуживания

Для ремонта не нужен сварщик. Любой сантехник с гаечным ключом может заменить муфту или повреждённый участок трубы. Время ремонта — минуты, а не часы. Минимальные затраты на эксплуатацию.

Чистота на объекте

Никакой грязи, окалины, брызг. Идеально для чистых производств, складов с пищевой продукцией, фармацевтических предприятий, торговых центров с дорогой отделкой. Система не требует покраски — оцинкованные трубы и муфты выглядят аккуратно.

Недостатки и ограничения технологии

Как и любое инженерное решение, Грув-лок имеет свои ограничения. О них важно знать, чтобы не ошибиться с выбором.

Высокая стоимость муфт и фитингов

Это главный минус технологии. Муфта Грув-лок стоит дороже, чем материалы для сварного шва. На небольших объектах (до 100–150 метров трубопровода) сварка может оказаться дешевле просто потому, что муфт нужно немного, а их цена за штуку выше.

Однако на крупных объектах эта разница нивелируется скоростью монтажа. Чем больше стыков, тем выгоднее становится Грув-лок.

Необходимость грувера

Для накатки канавок нужен специальный станок. Если у подрядчика нет своего грувера, придётся его арендовать или покупать. Для разового небольшого монтажа это может быть неоправданно.

Хорошая новость: профессиональные монтажные организации уже имеют груверы на все диаметры. При выборе подрядчика стоит уточнить этот момент.

Требования к подготовке труб

Качество соединения напрямую зависит от качества подготовки трубы. Торцы должны быть ровными, без заусенцев. Канавка должна иметь строго определённую глубину и ширину. Если сделать канавку слишком глубокой — муфта не зафиксируется. Если слишком мелкой — соскочит под давлением.

Это не проблема для профессионалов, но для неподготовленных монтажников — риск.

Ограничения по температуре

Резиновые уплотнители в муфтах рассчитаны на рабочие температуры до +85°C. Для систем горячего водоснабжения и пара Грув-лок не подходит. Для пожарного водопровода, где вода холодная, этого более чем достаточно.

Меньший опыт у некоторых проектировщиков

Не все проектные организации умеют правильно рассчитывать Грув-лок системы. Нюансы расчёта количества муфт, компенсации температурных расширений, выбора диаметров — всё это требует опыта. Нужно искать проектировщиков, которые специализируются на этой технологии.

Где особенно выгодно применять Грув-лок

Технология хороша не везде одинаково. Есть объекты, где её применение даёт максимальный эффект.

Крупные складские комплексы и логистические центры

Большая протяжённость трубопроводов — тысячи метров, сотни стыков. Экономия на монтаже становится очевидной. Кроме того, склады часто меняют конфигурацию — переставляют стеллажи, меняют зоны хранения. Грув-лок позволяет быстро переделать систему без сварки и больших затрат.

Торговые центры и гипермаркеты

Монтаж в действующем ТЦ — всегда головная боль. Сварка — это дым, искры, запах, риск пожара. Грув-лок монтируется чисто, без остановки работы магазинов. А если через несколько лет арендатор съедет и планировка изменится, трубы можно быстро перенаправить.

Производственные цеха

На многих производствах сварка под запретом — особенно во взрывоопасных зонах (нефтегазовая отрасль, химические заводы, ЛВЖ). Грув-лок не даёт искр, его можно монтировать без остановки процессов. И ещё один плюс: при замене оборудования трубы легко демонтировать и собрать заново.

Объекты с высокими требованиями к чистоте

Фармацевтические производства, пищевые склады, «чистые» комнаты. Сварка оставляет окалину, грязь, требует последующей зачистки и покраски. Грув-лок монтируется чисто. Система готова к эксплуатации сразу.

Объекты с частыми перепланировками

Складские помещения в аренде, выставочные павильоны, концертные площадки. Конфигурация меняется часто. Сварной трубопровод — приговор. Грув-лок — конструктор, который можно собирать и разбирать.

Экономика: считаем выгоду

Давайте перейдём к цифрам. Когда Грув-лок действительно выгоднее сварки?

Сравнение стоимости на 100 метров трубопровода

Для небольшого объекта до 100 метров сварка может быть дешевле. Муфт нужно немного, но их цена за штуку выше, чем стоимость электродов и флюса. А скорость монтажа не даёт решающего преимущества.

Для объекта от 300 метров Грув-лок начинает выигрывать. Чем больше метров, тем заметнее разница. При 500 метрах экономия на трудозатратах становится значительной.

Для объектов от 1000 метров и более Грув-лок однозначно выгоднее. Сварка требует большого количества дорогих сварщиков, времени, простоев. Грув-лок монтируется быстро, дешёвой рабочей силой, без остановки производства.

Дополнительные источники экономии

Прямая стоимость материалов и работы — не единственное, на чём можно сэкономить.

Отсутствие простоев. Если монтаж идёт в действующем цехе или складе, сварка потребует остановки работы. Простой может стоить миллионы в день. Грув-лок монтируется без остановки. Эта экономия часто перекрывает всю стоимость монтажа.

Возможность демонтажа и повторного использования. При переезде или перепланировке сварные трубы идут в металлолом. Грув-лок разбирается, трубы и муфты используются заново. Экономия на новом материале может достигать 50–70%.

Простота ремонта. Авария на сварном трубопроводе — это вызов сварщика, резка, варка, простой. На Грув-лок — замена муфты за 10 минут силами любого сантехника.

Снижение требований к вентиляции и пожаротушению. При сварке нужны мощные вытяжки, средства пожаротушения, противопожарный пост. При Грув-лок ничего этого не требуется.

Типичные ошибки при выборе и монтаже

Даже хорошая технология может быть испорчена неправильным применением. Вот самые частые ошибки.

Экономия на муфтах (китайские аналоги)

На рынке много дешёвых муфт неизвестного происхождения. Они сделаны из некачественных материалов, не проходили испытаний. При гидроударе или высоком давлении такие муфты могут разорваться. Используйте продукцию проверенных брендов — Victaulic, Raccortubi, отечественные аналоги с сертификатами пожарной безопасности.

Неправильная накатка канавки

Грувер — точный инструмент. Если канавка накатана слишком глубоко, муфта не зафиксируется — трубы разойдутся под давлением. Если слишком мелко — муфта соскочит. Допуски по глубине канавки — десятые доли миллиметра. Доверяйте эту работу только обученным операторам.

Экономия на подготовке торцов

Перед накаткой канавки торец трубы должен быть ровным, без заусенцев. Заусенцы режут резиновый уплотнитель. Порез — и муфта потечёт. Обязательно зачищайте торцы перед работой.

Отсутствие проекта

Нельзя монтировать Грув-лок «на глаз». Нужен проект с расчётом диаметров, количества муфт, компенсации температурных расширений, мест установки опор. Ошибки в проекте приведут к тому, что система не пройдёт гидравлические испытания.

Монтаж без зазоров

При нагреве трубы расширяются. Если затянуть всё впритык, при расширении система деформируется, появятся напряжения, муфты могут выскочить. Между опорами и в компенсаторах должны быть зазоры, рассчитанные проектом.

Как выбрать подрядчика и не ошибиться

Выбор подрядчика для монтажа Грув-лок не менее важен, чем выбор самой технологии.

Что проверить при выборе

Опыт работы с Грув-лок. Попросите примеры объектов, которые компания уже смонтировала. Лучше, если это будут объекты, похожие на ваш.

Наличие груверов и оснастки. Если у подрядчика нет своего грувера — будут задержки. Уточните, на какой диаметр труб есть оснастка.

Сертификаты на муфты. Все используемые муфты и фитинги должны иметь сертификаты пожарной безопасности. Попросите копии.

Наличие проектного отдела. Компания должна уметь не только монтировать, но и проектировать. Или работать в паре с проектной организацией.

Какие вопросы задать подрядчику

• Сколько объектов по технологии Грув-лок вы смонтировали?
• Какой бренд муфт используете? Есть ли сертификаты?
• Какой максимальный диаметр труб можете обрабатывать?
• Есть ли свой грувер? Несколько? На какие диаметры?
• Даёте ли гарантию на монтажные работы? На какой срок?

Что должно быть в договоре

• Перечень оборудования с указанием типов муфт и их сертификатов.
• Гарантийные сроки на монтажные работы (обычно 1–2 года).
• Условия замены некачественных соединений.
• Ответственность за нарушение сроков.

Грув-лок — выбор современного девелопера

Технология Грув-лок — не «экзотика» и не «новинка для избранных». Это мировой стандарт, который в России активно вытесняет сварку и фланцы.

Она быстрее — монтаж в 3–5 раз ускоряется. Она чище — никакой грязи, окалины, запаха. Она ремонтопригоднее — разобрал, заменил, собрал. И на крупных объектах она часто дешевле сварки по полной стоимости.

Особенно выгодна технология для складов, торговых центров, производств — там, где важна скорость, где возможны перепланировки и где не хочется останавливать бизнес на время монтажа.

Да, муфты стоят дороже электродов. Но экономия на трудозатратах, отсутствие простоев, возможность повторного использования и лёгкий ремонт перекрывают эту разницу с лихвой.

Если вы строите новый объект или реконструируете старый — рассмотрите Грув-лок для пожарного водопровода. Это инвестиция, которая окупится и на этапе монтажа, и за годы эксплуатации.

По вопросам проектирования и монтажа пожарного водопровода по технологии Грув-лок обращайтесь в Огнебой. Специалисты помогут рассчитать оптимальное решение под ваш объект.
